２０１５年度電子工作体験
担当者：五十嵐 優（74期）製作：?
動作：周りの明るさに応じて点灯をする。

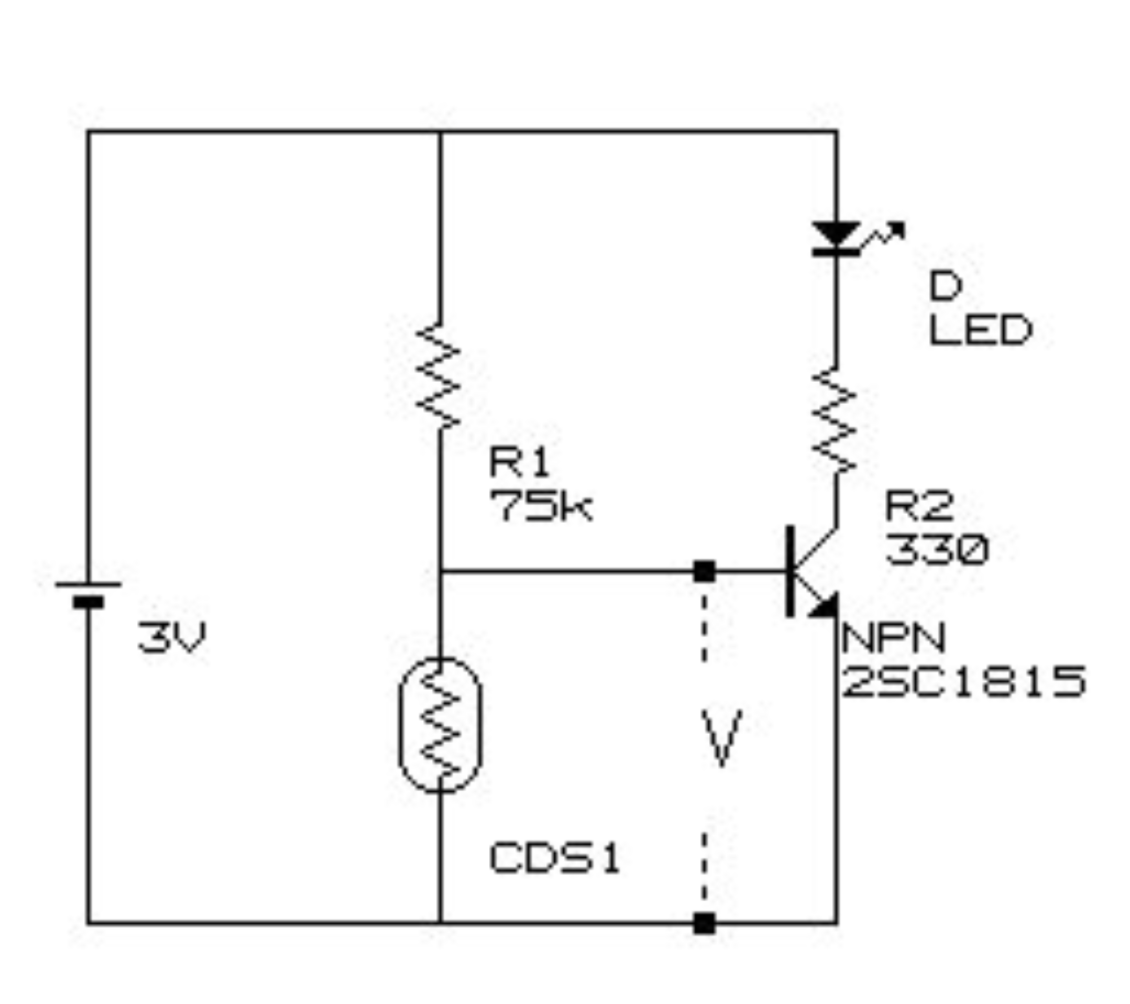

回路図↓
部品：LED電球 １個
抵抗 75KΩ １個
330Ω １個
CdSセンサー １個
トランジスタ２SC１８１５ １個
ラグ板（片側３端子） １個
電池ケース １個
実物↓
定員：100人
各部品の動作：
LED電球：
発光ダイオードとも呼ばれる。順方向に電圧を加えると発光する半導体素子。
２つの端子のうち長い方が＋端子。
抵抗 75KΩ 330Ω：
電気を流しにくくする。
CdSセンサー：
硫化カドミウム (CdS) セルは、当たる光の量に従って抵抗値が変化する CdS の性質を利用している。
セルに当たる光が多ければ、抵抗値は低くなる。
シンプルな CdS セルでも、受光部が明るい時に約600Ω、暗い時に1～2MΩと、抵抗値の変化幅が広い。
さらに、赤外線や可視光線や紫外線など、広範囲の波長の光に反応する。
街灯を自動的にオン・オフさせるスイッチとしてよく使われている。
熱追尾ミサイルで目標を探知するのに使われたこともある。
低価格で、入手も容易であることから、販売店等においてもフォトレジスタという名称より「CdSセル」
あるいは単に「CdS」という呼び名が一般化している。
トランジスタ2SC1815GR：
NPNトランジスタのうちの一つで、ベース−エミッタ間の電流の200~400倍の電流が、コレクタ−エミッタ間に流れる。
また、ベース−エミッタ間には0.6V以上でなければ電気が流れないようになっており、リレースイッチの代わりに利用できる。
その他の部品の説明は省略
この回路の動作原理
周囲が明るい時：CdSの抵抗値が下がり、CdSとトランジスタのベースーエミッタ間ににかかる電圧が下がる。これによりトランジスタのベースーエミッタ間ににかかる電圧が0.6Vを下回りトランジスタがOFFになる。
するとLEDに電気が流れなくなりLEDが消灯する。
周囲が暗い時：CdSの抵抗値が上がり、CdSとトランジスタのベースーエミッタ間ににかかる電圧が上がる。
これによりトランジスタのベースーエミッタ間ににかかる電圧が0.6Vを上回りトランジスタがONになる。
するとLEDに電気が流れてLEDが点灯する。
