２０１６年度電子工作体験
担当者：越智 一稀（78期）製作：非安定マルチバイブレータ
動作：２つのLEDが交互に点滅する。

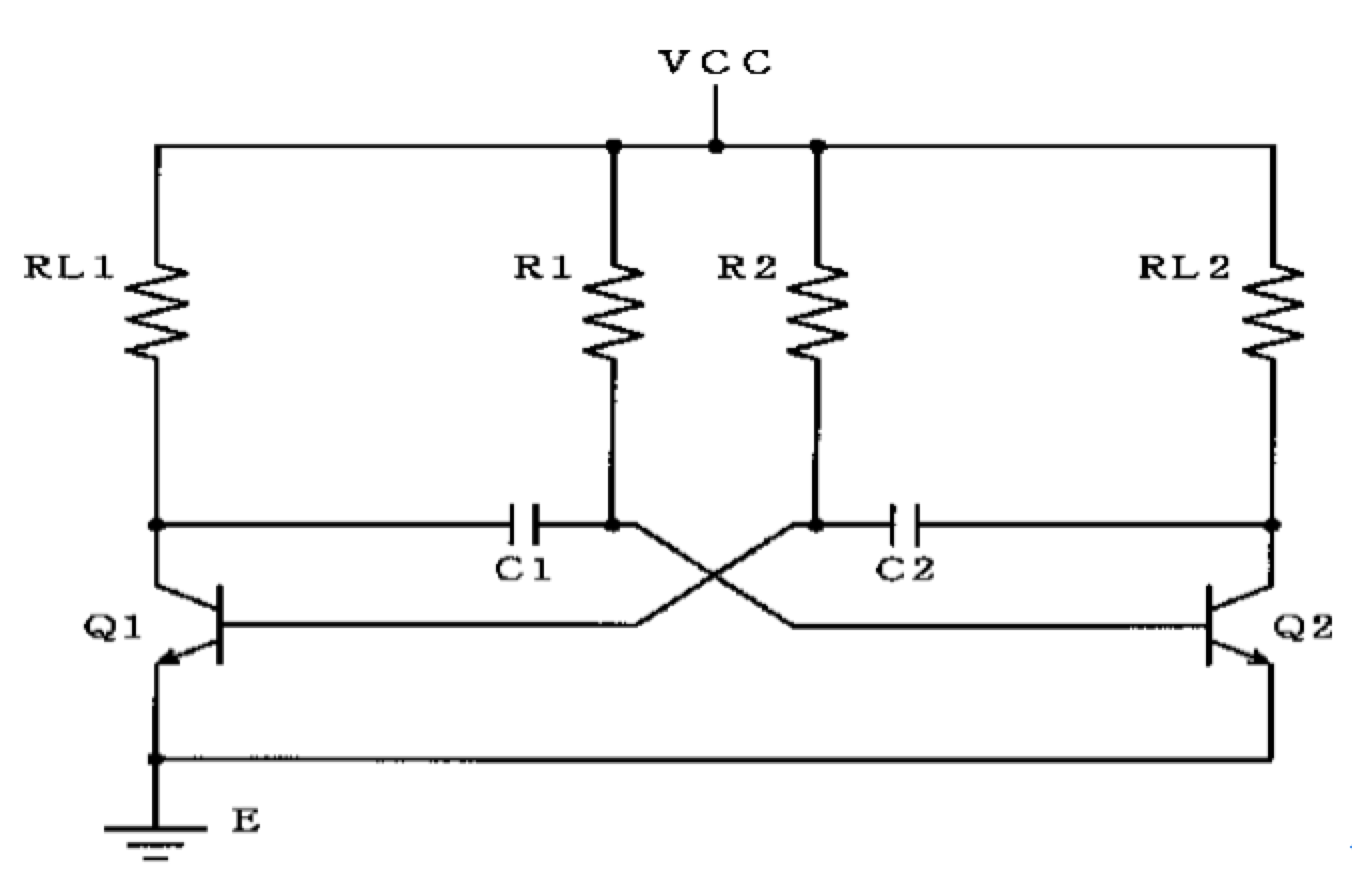

回路図↓
部品：LED電球 ２個
抵抗 33KΩ ２個
200Ω ２個
コンデンサ10μF ２個
トランジスタ２SC１８１５ ２個
ラグ板（片側４端子） １個
電池ケース（９V用） １個
実物↓
定員：50人
各部品の動作：
LED電球：
発光ダイオードとも呼ばれる。順方向に電圧を加えると発光する半導体素子。
２つの端子のうち長い方が＋端子。
抵抗 33KΩ 200Ω：
電気を流しにくくする。
電解コンデンサ10μF：
静電容量により、電荷を蓄えたり、放出したりする、受動素子である。
電気信号の変化分だけを通すことができる。
電解コンデンサには、極性があり諸特性はかなり悪い。
耐圧を守らなかったり極性を間違えたりすると、正常に動作しないばかりか発熱し煙が出たり電解液が外漏れ出す場合がある。ひどい時には 破裂する場合もある。
Fはコンデンサの容量を表す記号でファラッド（ファラド）と読む。
１ファラッドは『１クーロンの電気量を充電したときに、１Vの直流電圧を生ずる２導体間の静電容量』と定義されている。
トランジスタ2SC1815GR：
NPNトランジスタのうちの一つで、ベース−エミッタ間の電流の200~400倍の電流が、コレクタ−エミッタ間に流れる。
また、ベース−エミッタ間には0.6V以上でなければ電気が流れないようになっており、リレースイッチの代わりに利用できる。
その他の部品の説明は省略
弛張発振回路の動作原理：
１、 Q１がON、Q２がOFFだとする。２、 R１下、C１左の電圧が、０.６V付近までさがる。
３、 R２を通してC１右に電圧がかかり、C１の充電が始まる。
４、 R３からつながるC２左は、Q１のベースに電気が流れ０.６V付近まで下がる。
５、 C２右はQ２がOFFなのでVCC近くまで上昇する。
６、 C２が充電される。この時、R４がR２に比べて小さいのでC２が早く充電される。
７、 C１がある程度充電され、かかる電圧が０.６Vに達する。
８、 Q２がONになりQ１がOFFになり、これまでと逆の動作がおこる。
９、 元の状態に戻る。
